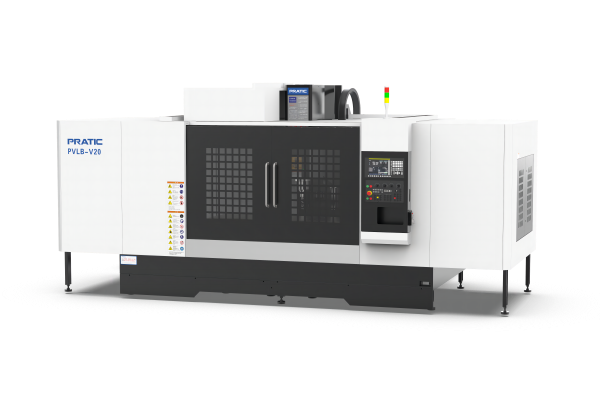

Главная МЕТАЛЛОРЕЖУЩИЕ СТАНКИ Токарные станки Токарные станки с ЧПУ Вертикально-фрезерные обрабатывающие центры с ЧПУ Вертикально-фрезерный обрабатывающий центр с увеличенной рабочей зоной PRATIC PVLB-V
Поделиться:
- При проектировании основных компонентов используется метод конечных элементов для оптимизации конструкции, чтобы обеспечить стабильность долговременной точности конструкции станка;
- Имеет цельнолитую конструкцию, что уменьшает вибрацию станка во время силовой обработкии делает станок более жестким;
- ШВП на трех осях Тайваньского/Японского производства класса C3 4016 в сочетании с импортными подшипниками из Японии и высокоточными контргайками обеспечивают точность работы станка;
- Станок на трёх осях оснащен прецизионной роликовой направляющей 45#, тайваньского/японского производства класса P для обеспечения жесткости обработки станка;
- Вертикальные обрабатывающие центры могут использоваться в аэрокосмической промышленности, производстве автозапчастей, механической обработке и производстве пресс-форм,подходят для высокоточной и высокоэффективной автоматизированной обработки сверления, фрезерования растачивания деталей малого и среднего размера.
Характеристики
Наименование | PVLB-V16 | PVLB-V20 |
Рабочий ход | ||
Ось X, мм | 1600 | 2000 |
Ось Y, мм | 600 | 590 |
Ось Z, мм | 600 | 600 |
Шпиндель | ||
Скорость шпинделя, об/мин | 12000 | |
Конус шпинделя | BT40 | |
Магазин инструментов | ||
Тип | Дисковый | |
Вместимость | 24 | |
Время смены инструмента, сек | 2 | |
Скорость перемещения | ||
Перемещение по оси X/Y/Z, м/мин | 36/36/36 | 28/36/36 |
Скорость резания по оси X/Y/Z, мм/мин | 12000 | |
Операционная система | FANUC | |
Мощность мотора | ||
Мощность шпинделя, кВт | 11/15(S1/S6) | |
Приводной двигатель по оси X/Y/Z | 3.0/3.0/3.0 | |
Система смазки и охлаждения | ||
Система смазки | Автоматическая | |
Система охлаждения | Водяное | |
Точность | ||
Точность позиционирования по оси X/Y/Z, мм | 0.005/300 | |
Точность повторного позиционирования X/Y/Z, мм | 0.003/300 | |
Основные параметры | ||
Требуемое давление воздуха, кг/см2 | 6 | |
Высота, мм | 3000 | 2850 |
Занимаемая площадь, мм | 2700x4500 | 2800x5300 |
Вес, кг | Около 6500 | Около 7200 |
