Автоматизированная линия резки проката с измерительным упором
Эта линия предназначена для резки металлопроката, включая сплошные сечения, различные профили и трубы. Она может быть эффективно использована на промышленных площадках для производства металлоконструкций. Максимальный размер разрезаемых заготовок зависит от модели установленного в линии ленточнопильного станка.

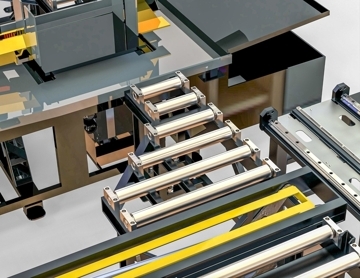

Линия состоит из подающего приводного рольганга, ленточнопильного станка и приемного рольганга с подъемными приводными роликами и подвижным упором.
| Рольганги представляют собой жесткие сварные конструкции, регулируемые по высоте. Их размер и грузоподъемность могут быть различными в зависимости от потребности заказчика. Ширина рольгангов может варьироваться в диапазоне от 400 до 1000 мм. Оба рольганга соединяются со станком через угловые переходники, для обеспечения свободного поворота рамы станка в обе стороны при резке заготовок под углом. |  |
| Упор перемещается посредством сервопривода и управляется вместе с рольгангами с помощью программируемого контроллера. Точность позиционирования отрезаемой заготовки составляет 0,5 мм, что сопоставимо с точностью резки на ленточнопильном станке. |  |
| Линия может дополнительно оснащаться системой поперечного перемещения проката для подачи металла на подающий рольганг или для удаления отрезанных заготовок. |  |
| Управление толкателем и приводным рольгангом осуществляется с отдельного пульта управления. Гидростанция и электрооборудование компактно размещены в отдельном шкафу. |  |
Принцип работы
В случае полной автоматизации, управление производится с единого пульта. Оператор программно задает размер и количество отрезаемых заготовок и запускает автоматический цикл, в процессе которого заготовка с накопителя попадает на подающий рольганг, по которому перемещается на требуемый размер, затем тиски зажимают заготовку, выполняется резание, тиски разжимаются и заготовка удаляется из зоны резания.
Степень автоматизации управления линией может быть различной. Линия может быть поставлена как дополнительное оборудование к ленточно-пильному станку. Тогда управление рольгангами и упором производится с отдельного пульта, а запуск цикла резания заготовки запускается непосредственно с собственного пульта ленточно-пильного станка. В этом случае после установки заготовки на подающий рольганг оператор задает с помощью контроллера требуемый размер отрезаемой заготовки, автоматический упор перемещается на заданную величину, затем включается привод рольганга и заготовка двигается до соприкосновения с упором, после чего привод подающих роликов выключается. Затем оператор с пульта станка запускает цикл резки. После подъема рамы ленточно-пильного станка и разжима тисков оператор поднимает ролики приемного рольганга и перемещает заготовку в сторону от станка. Скорость перемещения заготовки плавно регулируется с пульта управления.
