Трехосевой высокоскоростной портальный обрабатывающий центр PRATIC PHD

Артикул: PRATIC PHD
Количество:
  • Обрабатывающий центр с ЧПУ имеет встроенную функцию фрезерования, расточки, сверления, развальцовки, развертывания, жесткого нарезания резьбы, интерполяции и т.д.
  • Оснащен всемирно известной системой ЧПУ высокого качества.
  • Способен обрабатывать крупногабаритные алюминиевые, стальные детали с высокой точностью.
  • Широко используется в различных отраслях промышленности, таких как автомобилестроение, аэрокосмическая промышленность, машиностроение и производство пресс-форм.

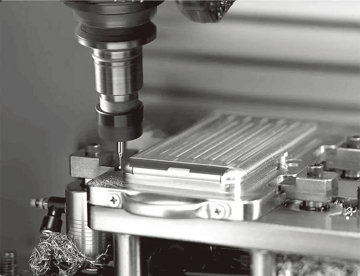

Конструкция для высокоточной обработки деталей.

Серия в основном используется в производстве пресс-форм для механической обработки пресс-форм, пресс-форм для литья под давлением и различных инструментов для формовки листового металла, в авиастроении для обрезки панелей, гнутых деталей, рулей и т. д., в судостроении для изготовления композитных материалов. опалубка, палубная конструкция. А также в других отраслях для высокоточной обработки деталей.
Трехосевой высокоскоростной портальный обрабатывающий центр PRATIC PHD купить (1)

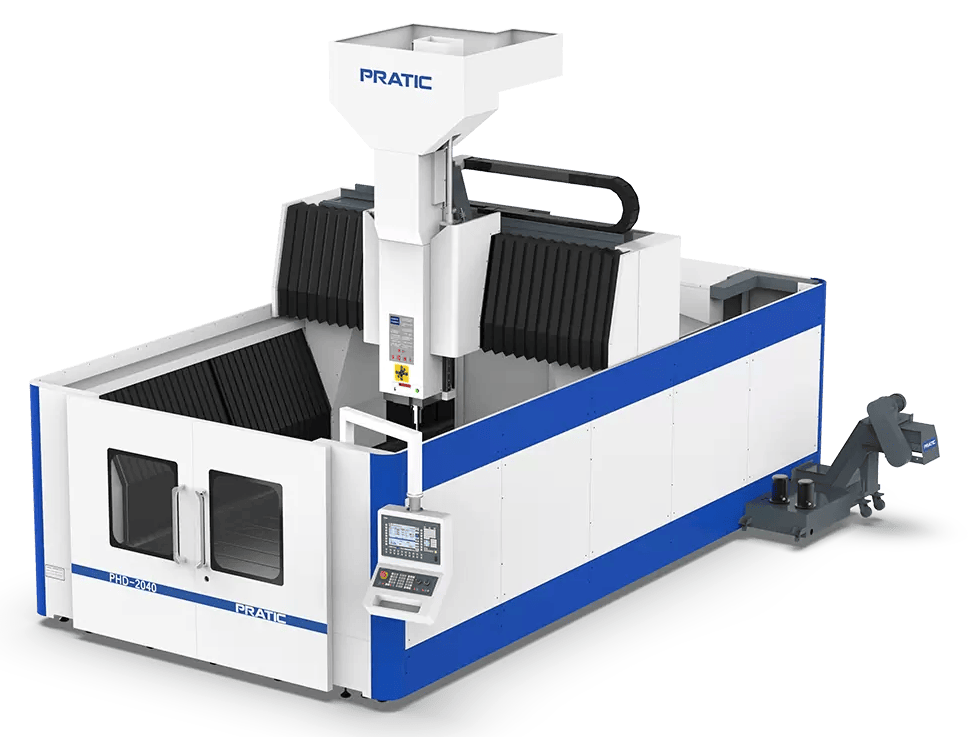

Высокая жесткость машины и устойчивость при движении.

Трапециевидная портальная рама с высокой жесткостью, высокой несущей способностью, симметричная с обеих сторон, балка и колонна отлиты как единое целое, что обеспечивает высокую жесткость и устойчивость, а трехосная оптимальная симметричная структура обеспечивает стабильность работы и чрезвычайно высокую термостойкость.
Трехосевой высокоскоростной портальный обрабатывающий центр PRATIC PHD купить (2)
Достаточно высокая устойчивость к изгибу и жесткость на кручение.

Колонны и балка вместе образуют цельную конструкцию. Чтобы выдержать резку в тяжелых условиях, балка имеет коробчатую конструкцию с прямоугольным сечением и ребрами жесткости внутри, что обеспечивает достаточную прочность на изгиб и жесткость на кручение.
Трехосевой высокоскоростной портальный обрабатывающий центр PRATIC PHD купить (3)

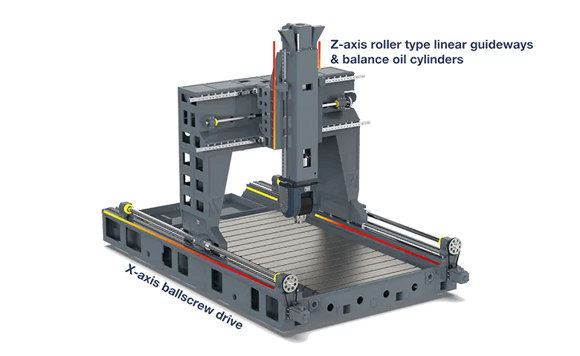

Высокая точность удержания и виброустойчивость в процессе обработки.

На оси X используется шарико-винтовая передача, на оси Z используются две высокоточные линейные направляющие роликового типа с большой нагрузкой, оснащенные двумя балансировочными масляными цилиндрами, шпиндель оснащен системой принудительного охлаждения, все эти особенности делают шпиндель сохранение точности и устойчивость к вибрациям при резке в процессе обработки.
Трехосевой высокоскоростной портальный обрабатывающий центр PRATIC PHD купить (4)
Комплексная система ЧПУ высшего класса.

В станок интегрирована 5-осевая система ЧПУ Siemens со следующими преимуществами:
  • С мощными функциями и полной передачей данных.
  • Использует модульную и открытую архитектуру с высокой масштабируемостью.
  • Повышение гибкости и производительности станка.
Малогабаритный портальный обрабатывающий центр с неподвижной траверсой PRATIC PGME купить (4)
Характеристики PHD-2040 PHD-2060 PHD-2080 PHD-2540 PHD-2560 PHD-2580
Рабочий ход
Ось X, мм 4000 6000 8000 4000 6000 8000
Ось Y, мм 2000 2500
Ось Z, мм 800 (1000)
Расстояние от шпинделя до поверхности стола, мм 220-1220
Расстояние между столбцами, мм 2050 2500
Шпиндель
Тип Механический
Номинальная мощность, кВт 17/20.4
Макс. скорость, об/мин 6000
Крутящий момент, Нм 648/775
Конус BT50
Конус, мм 400х400
Скорость подачи
Ускоренная подача по осям X/Y/Z, м/мин 20/20/20 40/40/40 20/20/20 40/40/40
Макс. скорость рабочей подачи по осям X/Y/Z, м/мин 15/15/15
Основные параметры
Размер рабочего стола, мм 2000х4000 2000х6000 2000х8000 2500х4000 2500х6000 2500х8000
Макс. нагрузка, кг/м² 3000
Т-образный паз (кол-во / расстояние), мм 22Н7/250
Габариты, мм 6800х5000х4500 8800х5000х4500 10800х5000х4500 6800х5500х4500 8800х5500х4500 10800х5500х4500
