Модель 3R HSS 30 380
Трехвалковые листогибочные гидравлические машины предназначены для изготовления из листового материала в холодном состоянии цилиндрических обечаек и обечаек в виде усеченного конуса.
Основным назначением электромеханических вальцев является придание цилиндрической и конической формы заготовки
Область применения:
Вальцы применяется для изготовления:
-
резервуаров высокого давления
-
бойлерных котлов,
-
оборудования из нержавеющей стали для пищевой промышленности.
-
Вальцы Sahinler серии 3R HSS используются в серийном производстве.
Конструктивные особенности:
Серия валковых машин Sahinler 3R HSS оснащены системой предподгиба, благодаря которой прямой участок на концах заготовки можно уменьшить до минимального значения. Минимальный диаметр круговой гибки на валковой машине рассчитывается по формуле Дг=Дв.в. х К, где Дг- диаметр гибки, Дв.в.- диаметр верхнего вала, К- коэффициент гибки равен 1,2-1,8 в зависимости от механических свойств материала.
Гидравлические вальцы Sahinler 3R HSS широко применяются для производства изделий цилиндрической формы. Валы изготовлены из стали устойчивой к износу, что значительно продляет их работоспособность и не портит поверхность готового изделия.
Верхний вал поднимается вверх для облегчения выгрузки цилиндра с замкнутыми краями. Валковая машина Sahinler 3R HSS оснащена гидромотором, редуктором планетарного типа и зубчатых колес, прошедших обработку азотированием, что препятствует износу венца. Три валка имеют привод и могут вращаться в обе стороны.

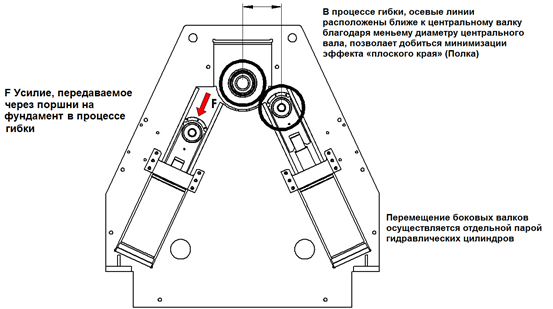

Преимущество 3-х валковой машины, представленной компанией КАМИ-Металл- гибка листа осуществляется боковыми валами которые перемещаются по линейной траектории, а зажим осуществляется между всеми тремя валами. Что позволяет получать более сложные модели конических обечаек. Линейные направляющие представляют собой твердосплавные пластины исключающие стирание. Данная схема позволяет производить обечайки с высокой точностью и минимальной погрешностью. Так же при применении подшипников скольжения допускается сварка обечаек не снимая со станка
Получаемые изделия
Стандартная комплектация:
-
каждый валок машины приводится в движение индивидуальным гидромотором;
-
откидная опора для удобного снятия готового изделия;
-
удлиненные валы для установки роликов для гибки профиля и труб;
-
кованые стальные валки повышенной прочности на растяжение с индукционной закалкой и сертификатом качества SAE 1050;
-
стальная сварная рама;
-
мобильная панель управления;
-
приспособление для конической гибки;
-
цифровая индикация позиционирования валков;
-
использование комплектующих от ведущих мировых производителей (электрические компоненты Telemechanique, Siemens; гидравлические компоненты Rexroth, Bosch, Parker);
-
машина изготовлена в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").
Дополнительная комплектация:
-
Гидравлическая боковая поддержка для листов большой ширины
-
Шливование и полировка валков
-
Профилегибочное приспособление
-
Кран для поддержки заготовок большого диаметра
Модели
|
3R HSS 20-320
|
3R HSS 20-350
|
3R HSS 20-380
|
3R HSS 20-380
|
3R HSS 20-420
|
3R HSS 20-460
|
3R HSS 20-500
|
3R HSS 20-550
|
3R HSS 20-550
|
3R HSS 25-320
|
3R HSS 25-350
|
3R HSS 25-380
|
3R HSS 25-420
|
Максимальная ширина обработки
|
2050 мм
|
2050 мм
|
2050 мм
|
2050 мм
|
2050 мм
|
2050 мм
|
2050 мм
|
2050 мм
|
2050 мм
|
2550 мм
|
2550 мм
|
2550 мм
|
2550 мм
|
Максимальная толщина обработки при круговой гибке
|
25 мм
|
30 мм
|
35 мм
|
35 мм
|
40 мм
|
50 мм
|
55 мм
|
60 мм
|
60 мм
|
20 мм
|
25 мм
|
30 мм
|
35 мм
|
Максимальная толщина обработки при подгибке
|
20 мм
|
25 мм
|
30 мм
|
30 мм
|
35 мм
|
40 мм
|
45 мм
|
50 мм
|
50 мм
|
16 мм
|
20 мм
|
25 мм
|
30 мм
|
Диаметр верхнего валка
|
320 мм
|
350 мм
|
380 мм
|
380 мм
|
420 мм
|
460 мм
|
500 мм
|
550 мм
|
550 мм
|
320 мм
|
350 мм
|
380 мм
|
420 мм
|
Диаметр нижнего валка
|
310 мм
|
330 мм
|
360 мм
|
360 мм
|
400 мм
|
440 мм
|
480 мм
|
530 мм
|
530 мм
|
310 мм
|
330 мм
|
360 мм
|
400 мм
|
Мощность
|
22 кВт
|
22 кВт
|
37 кВт
|
37 кВт
|
37 кВт
|
60 кВт
|
51 кВт
|
66 кВт
|
66 кВт
|
22 кВт
|
22 кВт
|
37 кВт
|
37 кВт
|
Модели
|
3R HSS 25-460
|
3R HSS 25-500
|
3R HSS 25-550
|
3R HSS 30-320
|
3R HSS 30-350
|
3R HSS 30-380
|
3R HSS 30-420
|
3R HSS 30-460
|
3R HSS 30-500
|
3R HSS 30-550
|
3R HSS 40-320
|
3R HSS 40-350
|
3R HSS 40-380
|
Максимальная ширина обработки
|
2550 мм
|
2550 мм
|
2550 мм
|
3100 мм
|
3100 мм
|
3100 мм
|
3100 мм
|
3100 мм
|
3100 мм
|
3100 мм
|
4100 мм
|
4100 мм
|
4100 мм
|
Максимальная толщина обработки при круговой гибке
|
45 мм
|
50 мм
|
55 мм
|
16 мм
|
20 мм
|
25 мм
|
30 мм
|
40 мм
|
45 мм
|
50 мм
|
10 мм
|
12 мм
|
16 мм
|
Максимальная толщина обработки при подгибке
|
35 мм
|
40 мм
|
45 мм
|
13 мм
|
16 мм
|
20 мм
|
25 мм
|
30 мм
|
35 мм
|
40 мм
|
8 мм
|
10 мм
|
13 мм
|
Диаметр верхнего валка
|
460 мм
|
500 мм
|
550 мм
|
320 мм
|
350 мм
|
380 мм
|
420 мм
|
460 мм
|
500 мм
|
550 мм
|
320 мм
|
350 мм
|
380 мм
|
Диаметр нижнего валка
|
440 мм
|
480 мм
|
530 мм
|
310 мм
|
330 мм
|
360 мм
|
400 мм
|
440 мм
|
480 мм
|
530 мм
|
310 мм
|
330 мм
|
360 мм
|
Мощность
|
45 кВт
|
51 кВт
|
66 кВт
|
22 кВт
|
22 кВт
|
37 кВт
|
37 кВт
|
45 кВт
|
51 кВт
|
66 кВт
|
22 кВт
|
22 кВт
|
37 кВт
|
Модели
|
3R HSS 40-420
|
3R HSS 40-460
|
3R HSS 40-500
|
3R HSS 40-550
|
Максимальная ширина обработки
|
4100 мм
|
4100 мм
|
4100 мм
|
4100 мм
|
Максимальная толщина обработки при круговой гибке
|
20 мм
|
30 мм
|
35 мм
|
40 мм
|
Максимальная толщина обработки при подгибке
|
16 мм
|
20 мм
|
25 мм
|
30 мм
|
Диаметр верхнего валка
|
420 мм
|
460 мм
|
500 мм
|
550 мм
|
Диаметр нижнего валка
|
400 мм
|
440 мм
|
480 мм
|
530 мм
|
Мощность
|
37 кВт
|
60 кВт
|
51 кВт
|
66 кВ
|
