Назначение станка
Механические листогибочные машины данной серии предназначены для легких и средних гибочных работ, т.е. для гибки материалов с толщиной листа до 10 мм. Кроме того, они используются для гибки алюминиевых изделий, воздуховодов для кондиционирования помещений, рекламных щитов и кузовов автомобилей.
Область применения
Станок используются для гибки обечаек из различных материалов, воздуховодов для кондиционирования помещений, рекламных щитов, кожухов деталей машин и т.д.

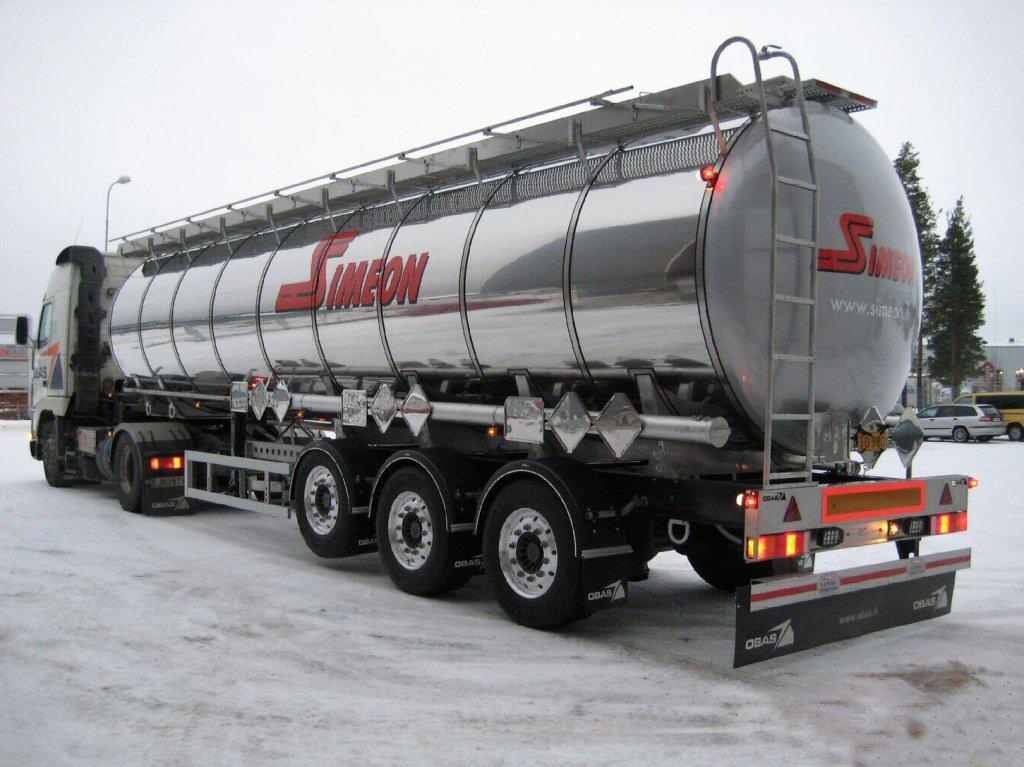

Автоцистерна
|

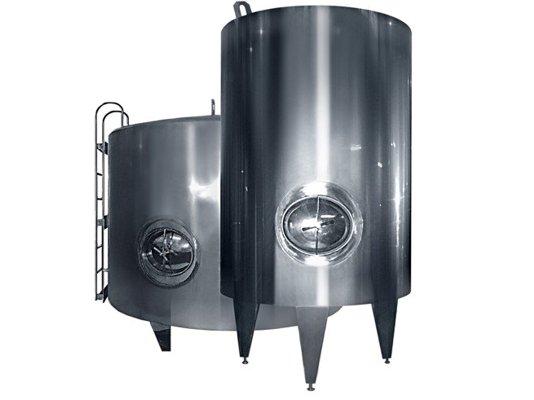

Пищевое производство
|

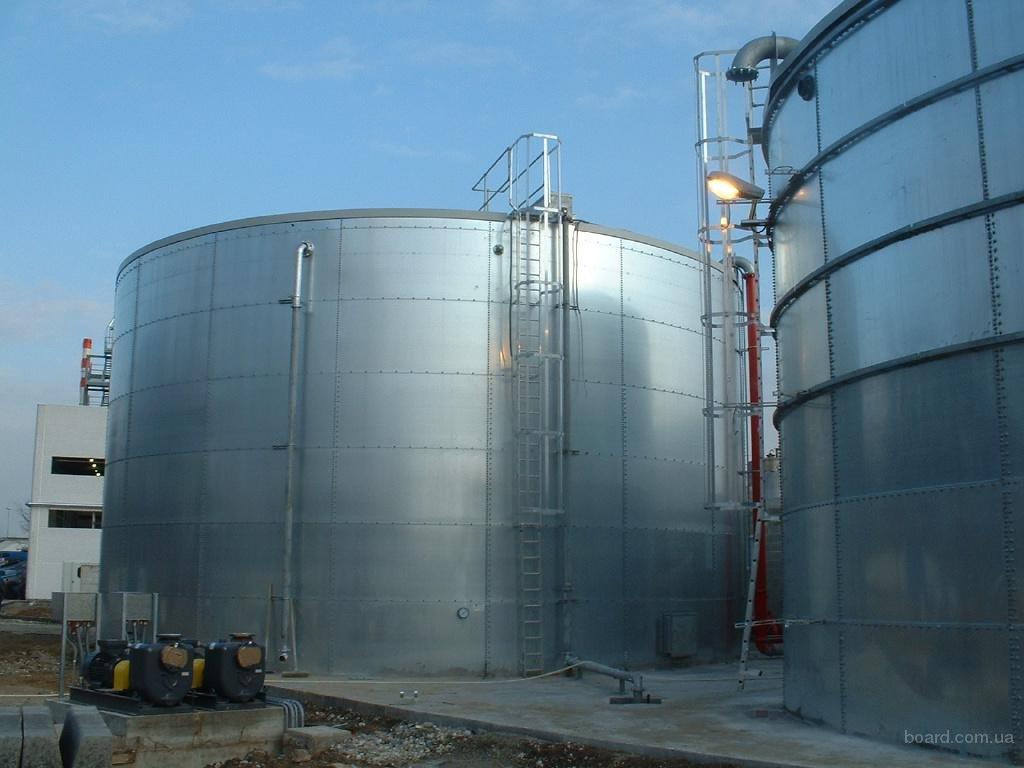

Промышленные резервуары
|
|
|
|
Конструктивные особенности
Электрическая часть вальцов оборудована: аварийным тросом, расположенным с передней и задней сторон станка, ножной педалью со встроенной функцией для аварийного отключения станка при работе станка «вперед-назад».
Рабочие валы станка расположены асимметрично и не нуждаются в техобслуживании. Верхний вал выдвинут вперед и закреплен блокирующим устройством. Приводные зубчатые колеса находятся с левой стороны, что позволяет легко снимать более узкие трубы.
Кроме того:
-
два валка приводятся в действие цепным или ременным силовым агрегатом с одним червячным приводом и системой ведущих колес;
-
стальные валки повышенной прочности на растяжение с сертификатом качества SAE 1050;
-
сварные стальные несущие рамы;
-
портативная панель управления;
-
приспособление для конической гибки;
-
централизованная система смазки;
-
возможность прецизионного гиба с помощью двигателя с торможением;
-
двигатель регулировки заднего валка;
-
доступность используемых компонентов по всему миру (электрические компоненты Telemechanique, Siemens);
-
машина изготовлена в соответствии с директивами по технике безопасности ЕС (маркировка "СЕ").
Стандартная комплектация
-
Литая чугунная станина
-
Главный двигатель с тормозной системой
-
Привод бокового вала
-
Устройство конической гибки с возможностью подгиб
-
Аварийный трос
-
Централизованная система смазки
-
Шестерни коробки скоростей расположены в масляной ванне для уменьшения износа
-
Передвижная панель управления
-
Система поддержки верхнего вала
-
Боковой вал установлен на шарикоподшипниках для работы с тонким листом
-
Соответствие нормам СЕ
-
SAE 1050 сертификат качества
-
Стальные валы с высоким пределом текучести
Дополнительная комплектация
-
Закаленные валы
-
Удлиненные валы для гибки профилей
-
Ролики для гибки профилей
-
Моторизованная регулировка нижних валов
-
Цифровой индикатор положения валов
Модификации | MRM-S 1050-130 | MRM-S 1050-150 | MRM-S 1050-170 | MRM-S 1050-190 | MRM-S 1550-130 | MRM-S 1550-150 | MRM-S 1550-170 | MRM-S 1550-190 | MRM-S 2050-130 | MRM-S 2050-150 |
Максимальная ширина обработки | 1050 мм | 1050 мм | 1050 мм | 1050 мм | 1550 мм | 1550 мм | 1550 мм | 1550 мм | 2050 мм | 2050 мм |
Максимальная толщина обработки при круговой гибке | 7 мм | 8 мм | 9 мм | 10 мм | 6 мм | 7 мм | 8 мм | 7 мм | 4 мм | 5 мм |
Максимальная толщина обработки при подгибке | 6 мм | 7 мм | 8 мм | 9 мм | 5 мм | 6 мм | 7 мм | 6 мм | 3 мм | 4 мм |
Диаметр верхнего валка | 130 мм | 150 мм | 170 мм | 190 мм | 130 мм | 150 мм | 170 мм | 190 мм | 130 мм | 150 мм |
Мощность | 2.2 кВт | 3 кВт | 4 кВт | 4 кВт | 2.2 кВт | 3 кВт | 4 кВт | 4 кВт | 2.2 кВт | 3 кВт |
Модификации | MRM-S 2050-170 | MRM-S 2050-190 | MRM-S 2550-150 | MRM-S 2550-180 | MRM-S 2550-190 | MRM-S 2550-220 | MRM-S 3050-160 | MRM-S 3050-190 | MRM-S 3050-200 | MRM-S 3050-220 |
Максимальная ширина обработки | 2050 мм | 2050 мм | 2550 мм | 2550 мм | 2550 мм | 2550 мм | 3050 мм | 3050 мм | 3050 мм | 3050 мм |
Максимальная толщина обработки при круговой гибке | 6 мм | 7 мм | 4 мм | 5 мм | 6 мм | 7 мм | 3 мм | 4 мм | 5 мм | 6 мм |
Максимальная толщина обработки при подгибке | 5 мм | 6 мм | 3 мм | 4 мм | 5 мм | 6 мм | 2 мм | 3 мм | 4 мм | 5 мм |
Диаметр верхнего валка | 170 мм | 190 мм | 150 мм | 180 мм | 190 мм | 220 мм | 160 мм | 190 мм | 200 мм | 220 мм |
Мощность | 4 кВт | 4 кВт | 3 кВт | 4 кВт | 4 кВт | 5.5 кВт | 4 кВт | 4 кВт | 4 кВт | 5.5 кВт |
