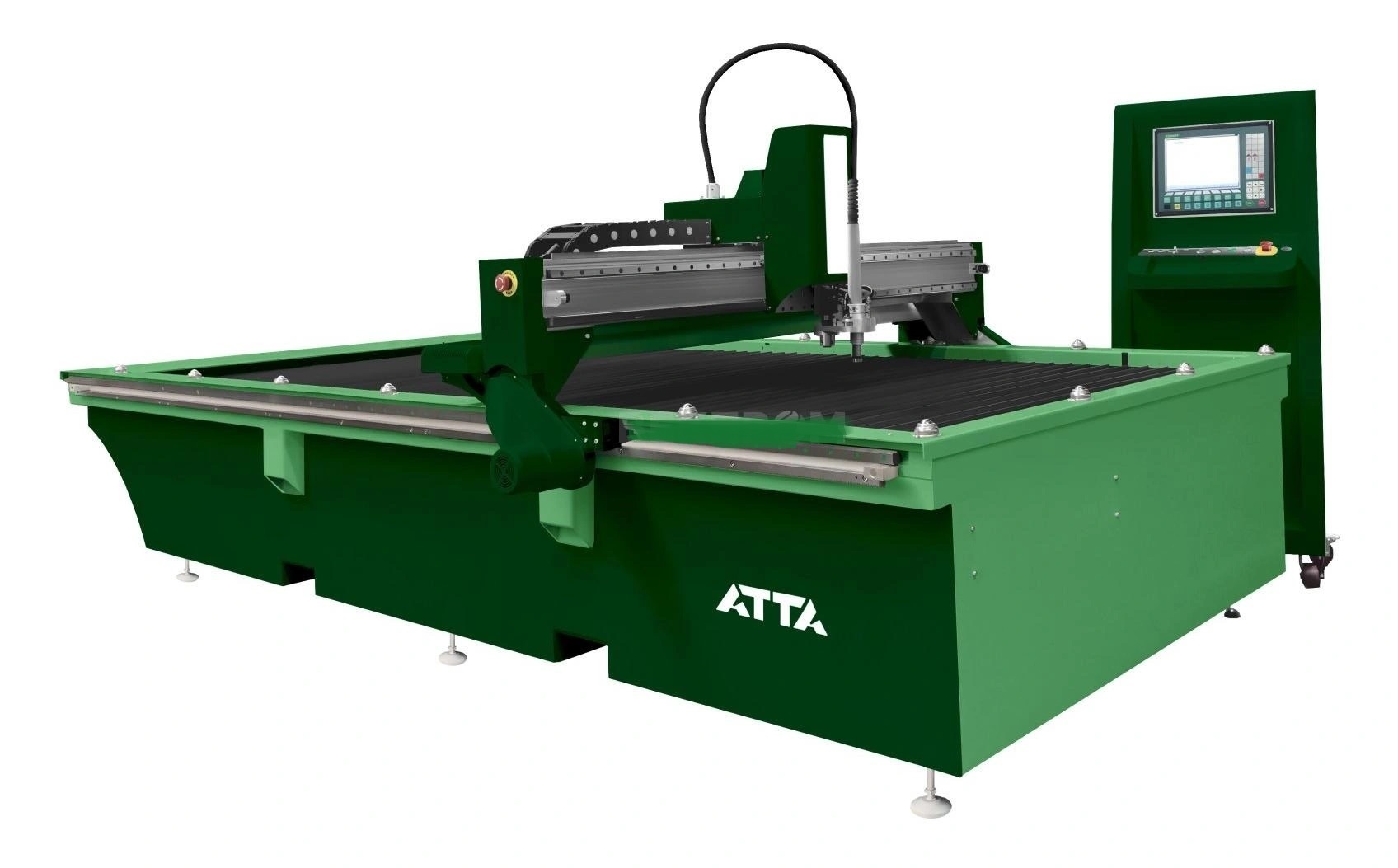

Главная СТАНКИ для РЕЗКИ листового металла Плазменная резка металла Портальные станки плазменной резки металла Установка плазменной резки ATTA Flashcut 3015 (Plasmax120)
До окончания акции осталось:
30:04.2025 18:00
Поделиться:
Особенностью модели является ее компактность и использование водяного стола в качестве системы удаления продуктов горения.
Станок портального типа. Имеет надежную, жесткую и устойчивую конструкцию.
Портальный тип стола имеет жесткие требования по плавности и параллельности траверс оси Y. Для обработки поверхности под направляющие используется портальный фрезерный станок. Обработка рамы производится на фрезерном станке за одну установку, что позволяет получить превосходную плоскостность установки и изготовить ее с высокой точностью и прочностью.
Назначение: Плазменная воздушная резка
Источник плазмы: HUGONG PLASMAX 120A
Характеристики станка:
-
Высокоточный портал, уникальный дизайн АТТА
-
Полностью сварная долговечная и стабильная конструкция
-
Автоматический суппорт вертикального перемещения плазменной горелки
-
Удаление продуктов горения с помощью водяного стола
-
Стойка ЧПУ
-
Концевые датчики по оси X для обеспечения безопасности перемещений
-
Концевые датчики по оси Y для обеспечения безопасности перемещений
-
Чрезвычайно безопасная функция автоматического предотвращения столкновения
-
Дополнительные жесткие упоры концевых положений для предотвращения вылета портала
-
Простой монтаж станка для снижения стоимости пуско-наладочных работ
Система привода:
-
Серводвигатели Panasonic, аналогово типа
-
Ось Y: двусторонний синхронизируемый привод, с 2 серводвигателями Panasonic
-
Ось X, 1 серводвигатель Panasonic
-
Оси X и Y: привод через рейку/шестерню с линейными направляющими HIWIN
-
Ось Z приводится в движение двигателем переменного тока с линейными направляющими HIWIN
Характеристики системы ЧПУ:
-
Модель ЧПУ HG613T
-
17'' цветной экран
-
С клавиатурой и мышью для легкого управления
-
С функциями автоматического предотвращения столкновений
-
Встроенные параметры резки через простой ввод материала и толщины
-
Функции восстановления, памяти, библиотеки форм, компенсации реза, установки смещений и т.д.
-
С защитной сигнализацией концевых положений
-
USB порт встроен в ЧПУ для импорта и экспорта файлов
-
Импорт DXF и DWG по NC-коду, преобразованному из программы раскроя
Характеристики программного обеспечения FastCAM:
-
FastCAM многолетний опыт в области газо-кислородной и плазменной резки.
-
FastCAM работает с китайским, английским, немецким, французским, испанским, русским и др. языками
-
FastCAM имеет функцию черчения, читает и редактирует чертежи в формате DXF/DWG и располагает модулями:
-
FastNEST - автоматическая раскладка деталей на листе,
-
FastPATH - автоматическая прокладка траекторий
-
FastPLOT - проверка траекторий, автоматический перенос NC-кодов между чертежами, простой импорт NC-кодов в ЧПУ HG612
Функции резки: компенсация резов, перемычки, резка по общей линии, углы, слои CAD, текстовая маркировка и т.д.
Технические характеристики источника плазмы PLASMAX 120:
|
Энергоснабжение
|
380 В / 50 Гц / 3 Ф
|
 |
|
Предохранитель
|
27 А
|
|
|
Холостое напряжение
|
320 В
|
|
|
Ток резки
|
30 – 120 А при 100% ПВ/+40°С
|
|
|
Потребляемая мощность
|
22,5 кВА
|
|
|
Система охлаждения
|
Воздушная
|
|
|
Давление сжатого воздуха
|
4,6-5,5 бар
|
|
|
Расход сжатого воздуха
|
250 л/мин
|
|
|
Вес
|
58 кг
|
|
|
Габариты (ДхШхВ)
|
620х365х630 мм
|
|
|
Толщина резки:
|
||
|
Качественный рез
|
1-12 мм
|
|
|
Пробивка
|
16 мм
|
|
|
Макс. рез при заходе с края листа
|
25 мм
|
|
Примерные скорости резки низкоуглеродистой стали
|
Толщина материала (мм)
|
Скорость резки (мм/мин)
|
|
6
|
4000
|
|
8
|
3500
|
|
10
|
2500
|
|
12
|
2000
|
|
14
|
1300
|
|
16
|
700
|
Характеристики
|
Производитель
|
ATTA
|
|
Напряжение, В
|
220
|
|
Точность позиционирования, мм
|
±0.2мм/1000
|
|
Перемещение по оси Z, мм
|
80
|
|
Ширина хода, мм
|
1800
|
|
Длина хода, мм
|
3500
|
|
Горелка
|
1 шт.
|
|
Рабочее поле
|
3000 х 1500
|
|
Скорость позиционирования, мм/мин
|
0 – 12000
|
|
Толщина обработки и макс. скорость резки
|
В зависимости от источника плазмы
|
|
Удаление шлаков
|
Водяной стол
|
|
Макс. габариты листа, мм
|
3000 х 1500 х 20
|
|
Занимаемая площадь, мм
|
3000 х 5000
|
|
Источник плазмы
|
Plasmax120
|
Комплектация
-
Рама станка, водяной стол, портал АТТА
-
ЧПУ HG612
-
Плазменный источник Plasmax 120
-
Газовый резак
-
Программное обеспечение FastCAM
-
Сервомоторы осей X, Y, Z Panasonic
-
Электрические компоненты Omron, Schneider
-
Линейные направляющие HIWIN
