Автоматические трубогибы серии DW-CNC

Артикул: 0561
Автоматические трубогибы серии DW-CNC
Наличие уточняйте
Количество:
Вид профиля⚪ трубы
Max Ø круглой трубы25-88,9 мм
поделиться
Max Ø круглой трубы25-88,9 мм

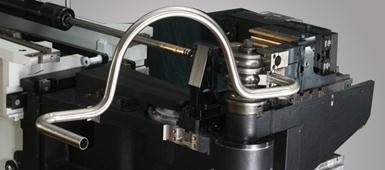

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.
Серия DW-CNC TELHOO выполнена с учетом широкой области применения таких машин и имеет множество различных модификаций. Разработчики применяют новейшие технологии гибки, учитывая все нюансы и замечания пользователей, постоянно модернизируя свои машины, шагая в ногу с ведущими Европейскими производителями.
Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.
Данная серия нацелена на серийное и крупносерийное производство.
Примеры сечений обрабатываемых изделий:



Как правильно выбрать трубогиб, Вы можете узнать из нашей статьи
Область применения
Трубогибы с ЧПУ применяются в следующих областях промышленности:
  • Автомобильная промышленность
  • Авиационная промышленность

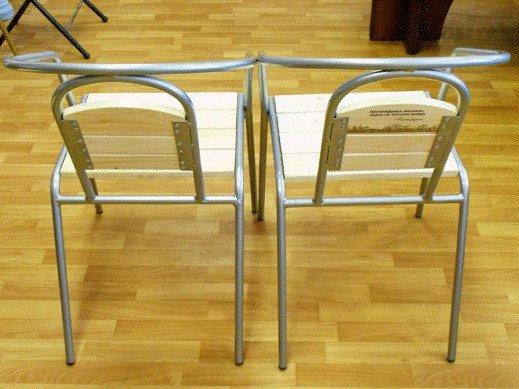

  • Производство мебели (столы, стулья, фурнитура и т.д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.
Конструктивные особенности
  • Автоматический поворот: Сервопривод
  • Автоматический гибочный трубы
  • Автоматический поворот трубы
  • Автоматическая подача трубы
  • Механический бл ок остановки, автоматическая система смазки, блок дорна (специальная система управления с высокой стабильностью)
  • Водяная система охлаждения масла
  • Автоматический гибочный блок
  • Педаль для безопасного старта
  • Быстрая скорость производственного процесса
  • Полностью автоматический станок на базе PC
  • “Touch screen” дисплей
  • Простое меню, позволяющее легко создать, настроить, смоделировать и переналадить программы гиба в 3D режиме
  • Точность гиба, поворота трубы в пространстве и подачи заготовки (в зависимости от комплектации от 0,1 до 0,05 мм)
  • CE, ISO9001 сертификат
  • Сервисная поддержка – выезд сервисного инженара в течение 48 часов
Управление станком через TouchScreen дисплей PLC контроллер Weinview
Управление станком интуитивно понятно и доступно каждому Оператор может установить параметры гиба вручную через специальное окно управления, а также добавить 3-D чертеж изделия с внешнего носителя (Flesh-карты или CD диска) и контроллер переведет задание на «машинный язык» Любая программа гибки легко поддается корректировке Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия
Основные компоненты от ведущих мировых производителей гарантируют надежность оборудования и доступность запасных частей:



Сервопривод,

Япония Mitsubishi

или Yaskawa Япония



Енкодер, Japan Nemicon



Тепловое реле, Германия Schneider



Электромагнитный клапан, Япония YUKEN

Схема обработки
Данная схема описывает схему работы трубогиба с ЧПУ в минимально возможной комплектации:

Автоматический узел гибки

Автоматический поворот трубы

Автоматическая подача трубы

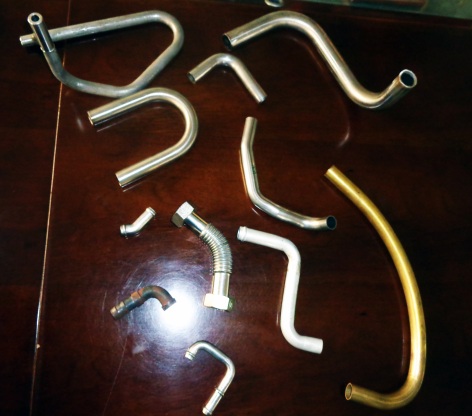

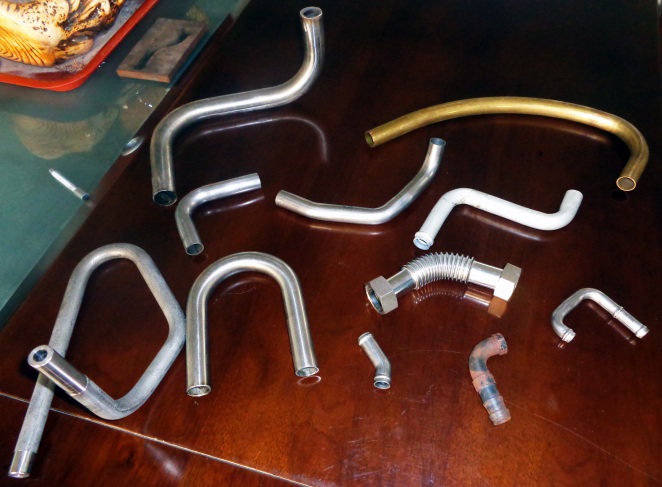

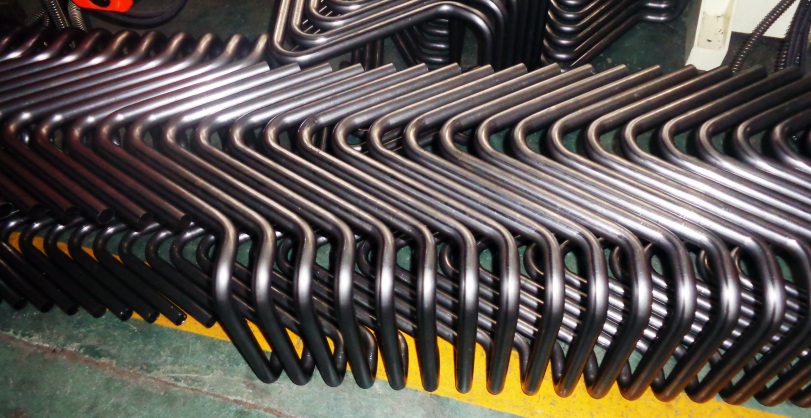

Получаемые изделия





Стандартная комплектация
Комплектацию станка можно оценить по аббревиатуре наименования станка:
А - количество осей на сервоприводе.
S - количество уровней роликов
2A1S: Подача и поворот трубы – сервопривод, гибка – гидравлика. 1 гибочный ролик.
3A1S: Подача, поворот трубы и гибка – сервопривод. 1 гибочный ролик.
4A2S: Подача, поворот трубы, гибка, вертикальное перемещение гибочного узла (смена роликов) – сервопривод. 2 уровня гибочных роликов и т.д.
Полная комплектация:
Наименование компонента Кол-во Поставщик\модель
Воздушный переключатель 2 NSD-100 Schneider (Франция)
Воздушный переключатель 2 EA9N3D32 Schneider (Франция)
Контактор переменного тока 3 D3510 Schneider (Франция)
Тепловое реле 1 D0910 Schneider (Франция)
Выключатель питания 1 S-200-24 3 Meanwell (Тайвань)
Сервопривод 2 SGDM -400W Mitsubishi (Япония) или SGDM-1000W Yaskawa (Япония)
Система ЧПУ 1 CP/H-Y20DT-D 1 Mitsubishi (Япония)
Touchscreen дисплей 1 MT510T Weinview (Тайвань)
Переключатель перемещений 12 E2A-TL5 12 Omron (Япония)
Реле 25 MY2NJ Omron (Япония)
Направляющие 1 ABBA (Тайвань)
Энкодер 1 Omron (Япония)
Электромагнитный клапан 1 Yuken (Япония)
Уплотнительные кольца 1 Valqua (Япония)
Гидроцилиндр 1 Lianhui (Тайвань)

Дополнительная комплектация
1) Комплект гибочной оснастки:
- Гибочный или формирующий ролик
- Ползун,
- Прижим
- Разглаживатель
- Дорн

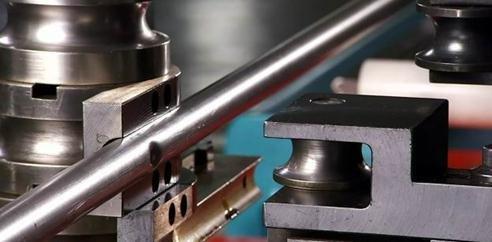

Стандартный гибочный ролик, ползун и прижим Разглаживатель Дорн
2) Функция «бустер»:
Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт.

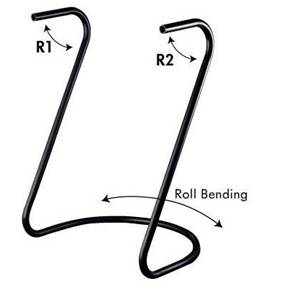

3) Функция проталкивания
Гибка методом проталкивания применяется для получения дуги с большим либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

Изделия с применением функции проталкивания:
.

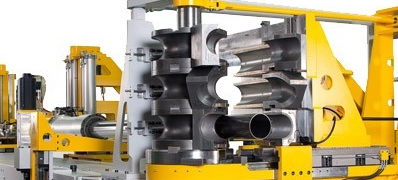

4) Многоуровневый гибочный ролик
Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки.

5) Пробивка отверстий

Наименование Ед. DW-25CNC -2A-1S DW-38CNC- -2A-1S DW-50CNC -2A-1S DW-63CNC -2A-1S DW-75CNC -2A-1S DW-89CNC -2A-1S
Максимальный диаметр трубы мм Ø25x1,6 Ø38,1х2 Ø50,8х2 Ø63,5х2 Ø76,2х2 Ø88,9х2
Max радиус гиба мм 175 5-100 15-190 25-270 30-270 30-260
Максимальный угол гиба º 185 185 185 185 185
Длина дорна мм 1300 2100 2400 2500 2800 3000
Точность гиба º ±0,15
Точность поворота º ±0,1
Точность перемещения мм ±0,1
Рабочая скорость гибки º/сек 45 45 40 35 30 25
Скорость поворота º/сек 270 270 270 270 180 180
Скорость подачи мм/сек 700 700 700 700 600 600
Мощность серводвигателя подачи кВт 0,4 0,4 0,75 0,75 0,75 0,75
Мощность серводвигателя поворота кВт 0,75 1 1 1,5 2 2
Мощность гибки кВт 3 3,75 5,5 7,5 11,5 11,5
Метод гибки Сервопривод\Гидравлика
Максимальное давление Мпа 10 12 12 12 12 12
Масса станка кг 850 1000 1600 2600 3500 4600
Габариты станка мм 2800х700х1000 300х760х1100 4000х760х1200 5000х1400х1300 5000х1400х1300 5000х1400х1300
А - количество осей на сервоприводе.
S - количество уровней роликов.
2A1S: Подача и поворот трубы – сервопривод, гибка – гидравлика. 1 гибочный ролик.
3A1S: Подача, поворот трубы и гибка – сервопривод. 1 гибочный ролик.
4A2S: Подача, поворот трубы, гибка, вертикальное перемещение гибочного узла (смена роликов) – сервопривод. 2 уровня гибочных роликов.
Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.
Серия DW-CNC TELHOO выполнена с учетом широкой области применения таких машин и имеет множество различных модификаций. Разработчики применяют новейшие технологии гибки, учитывая все нюансы и замечания пользователей, постоянно модернизируя свои машины, шагая в ногу с ведущими Европейскими производителями.
Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.
Данная серия нацелена на серийное и крупносерийное производство.
Примеры сечений обрабатываемых изделий:



Область применения
Трубогибы с ЧПУ применяются в следующих областях промышленности:
  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т.д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.
Конструктивные особенности
  • Автоматический поворот: Сервопривод
  • Автоматический гибочный трубы
  • Автоматический поворот трубы
  • Автоматическая подача трубы
  • Механический бл ок остановки, автоматическая система смазки, блок дорна (специальная система управления с высокой стабильностью)
  • Водяная система охлаждения масла
  • Автоматический гибочный блок
  • Педаль для безопасного старта
  • Быстрая скорость производственного процесса
  • Полностью автоматический станок на базе PC
  • “Touch screen” дисплей
  • Простое меню, позволяющее легко создать, настроить, смоделировать и переналадить программы гиба в 3D режиме
  • Точность гиба, поворота трубы в пространстве и подачи заготовки (в зависимости от комплектации от 0,1 до 0,05 мм)
  • CE, ISO9001 сертификат
  • Сервисная поддержка – выезд сервисного инженара в течение 48 часов
Управление станком через TouchScreen дисплей PLC контроллер Weinview
Управление станком интуитивно понятно и доступно каждому Оператор может установить параметры гиба вручную через специальное окно управления, а также добавить 3-D чертеж изделия с внешнего носителя (Flesh-карты или CD диска) и контроллер переведет задание на «машинный язык» Любая программа гибки легко поддается корректировке Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия
Основные компоненты от ведущих мировых производителей гарантируют надежность оборудования и доступность запасных частей:



Сервопривод,

Япония Mitsubishi

или Yaskawa Япония



Енкодер, Japan Nemicon



Тепловое реле, Германия Schneider



Электромагнитный клапан, Япония YUKEN

Схема обработки
Данная схема описывает схему работы трубогиба с ЧПУ в минимально возможной комплектации:

Автоматический узел гибки

Автоматический поворот трубы

Автоматическая подача трубы

Получаемые изделия





Стандартная комплектация
Комплектацию станка можно оценить по аббревиатуре наименования станка:
А - количество осей на сервоприводе.
S - количество уровней роликов
2A1S: Подача и поворот трубы – сервопривод, гибка – гидравлика. 1 гибочный ролик.
3A1S: Подача, поворот трубы и гибка – сервопривод. 1 гибочный ролик.
4A2S: Подача, поворот трубы, гибка, вертикальное перемещение гибочного узла (смена роликов) – сервопривод. 2 уровня гибочных роликов и т.д.
Полная комплектация:
Наименование компонента Кол-во Поставщик\модель
Воздушный переключатель 2 NSD-100 Schneider (Франция)
Воздушный переключатель 2 EA9N3D32 Schneider (Франция)
Контактор переменного тока 3 D3510 Schneider (Франция)
Тепловое реле 1 D0910 Schneider (Франция)
Выключатель питания 1 S-200-24 3 Meanwell (Тайвань)
Сервопривод 2 SGDM -400W Mitsubishi (Япония) или SGDM-1000W Yaskawa (Япония)
Система ЧПУ 1 CP/H-Y20DT-D 1 Mitsubishi (Япония)
Touchscreen дисплей 1 MT510T Weinview (Тайвань)
Переключатель перемещений 12 E2A-TL5 12 Omron (Япония)
Реле 25 MY2NJ Omron (Япония)
Направляющие 1 ABBA (Тайвань)
Энкодер 1 Omron (Япония)
Электромагнитный клапан 1 Yuken (Япония)
Уплотнительные кольца 1 Valqua (Япония)
Гидроцилиндр 1 Lianhui (Тайвань)

Дополнительная комплектация
1) Комплект гибочной оснастки:
- Гибочный или формирующий ролик
- Ползун,
- Прижим
- Разглаживатель
- Дорн
Стандартный гибочный ролик, ползун и прижим Разглаживатель Дорн
2) Функция «бустер»:
Принцип действия бустера простой: во время гибки намоткой, на трубу создается колоссальное (5 – 25 тонн) осевое давление (в сторону гиба), в результате чего происходит дополнительный наплыв металла в месте гиба, и как результат – уменьшается утонение стенки (и, соответственно, увеличивается утолщение внутренней). С мощным бустером возможно уменьшить утонение стенки до 8 – 12% даже при гибке с радиусом Rср = 1Дт.

3) Функция проталкивания
Гибка методом проталкивания применяется для получения дуги с большим либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

Изделия с применением функции проталкивания:
.
4) Многоуровневый гибочный ролик
Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки.

5) Пробивка отверстий
